2.40mm Coaxial Connectors


Technical Specifications | Products

Isotec 2.4mm connectors are 50 ohms precision connectors which are designed
for the optimum RF performance up to 50 Ghz.

The connectors are mechanically compatible with 1.85mm connectors and
they are both for Military as well as for Telecommunication application.

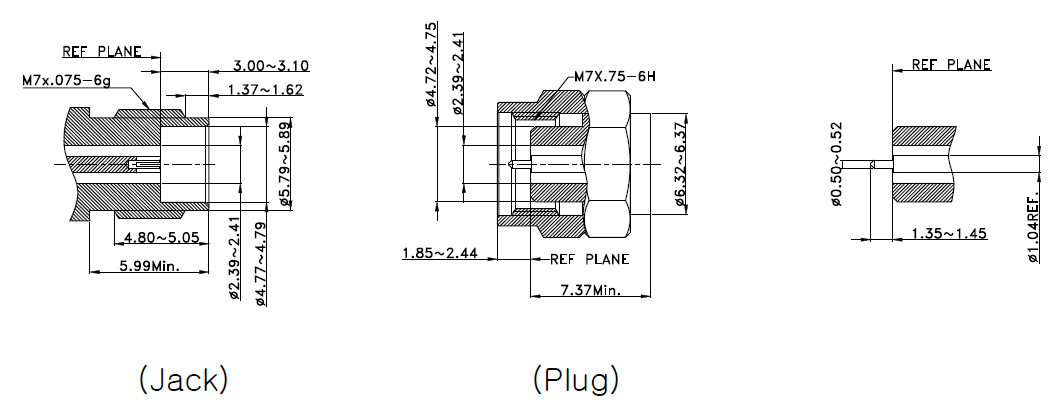

Interface Standards (MIL-STD-348)




Technical Characteristics



Requirement

Specification

ELECTRICAL DATA

Impedance 50 Ohm
Frequency Range DC~50GHz
Withstand Voltage of Dielectirc 1200 Vrms max
Contact Resistance Inner Conductor : 3mm Ohm max
Outer Conductor : 2mm Ohm max
Insulation Resistance 5000M Ohm min.
Insertion Loss 0.35 dB max at 50GHz
VSWR 1.3 : 1 up to 50GHz
RF Leakage -90dBm min.
Power Handling 70W (@2GHz)

MECHANICAL DATA

Center Contact Retention Force  4 pound (axial)
Coupling Nut Retention Force  270N/ 27.7 kfg/ 61 lbs
Life 500 matings
Recommended Mating Torque 0.9~1.13 Nm/ 8~10 lbs
Proof Torque 1.7 Nm/ 15.0 lbs

ENVIRONMENTAL DATA

Temeprature Range -40C ~ +125C
Corrosion Resistance MIL-STD-202, Method 101
Condition B
Moisture Resistance MIL-STD-202, Method 106
Thermal Shock MIL-STD-202, Method 107,
Condition B
Vibration MIL-STD-202, Method 204,
Condition D

MATERIALS

Bodies Stainless Steel
Female Contacts  Beryllium Copper
Insulators Ultem

MATERIALS

Bodies Passivated
Center Contacts Gold Plated


Products

2.4mm Male Straight

Part No.

Freq.

S240-A105-001

50GHz

2.4mm Male Straight Clamp type

Part No.

Cable

S240-A116-001

RG405

2.4mm Male Straight Clamp type

Part No.

Cable

S240-A120-701

.047

2.4mm Male Straight Solder type for 50GHz

Part No.

Cable

S240-A180-801

0.86

2.4mm Female Straight LL-165

Part No.

Freq.

S240-A111-001

40GHz

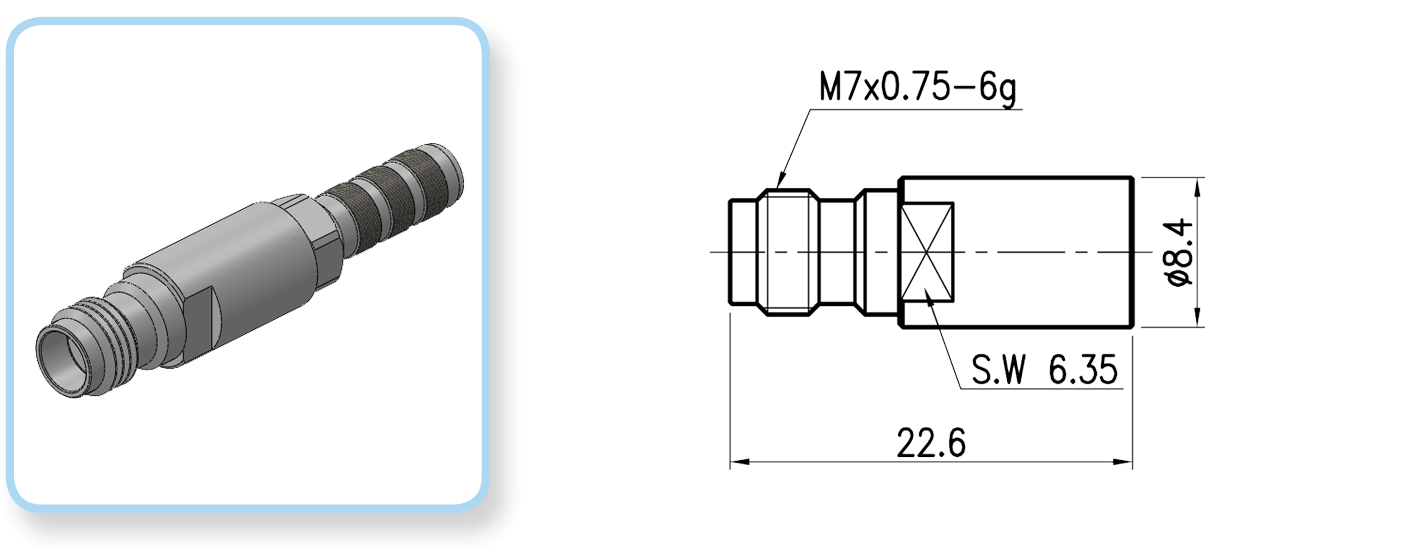

2.4mm Female Bulkhead Solder

Part No.

Cable

S240-A480-001

.086
